Quels sont les problèmes du capteur de pédalage d’un vélo électrique ?

Le capteur de pédalage, également appelé capteur PAS (Pedal Assist System), constitue le composant qui déclenche l’assistance électrique de votre VAE lorsque vous actionnez les pédales.

Cependant, l’assistance peut ne plus se déclencher malgré vos coups de pédale à cause d’un désalignement ou d’un encrassement du capteur. Le démarrage devient brutal et saccadé lorsque les connexions électriques présentent des faux contacts ou que les aimants sont partiellement endommagés.

Cet article examine les problèmes les plus fréquents du capteur de pédalage d’un vélo électrique et les méthodes pour les diagnostiquer avec précision. Vous découvrirez également les techniques de réparation, les coûts de remplacement et les gestes préventifs pour éviter ces désagréments.

Quels sont les problèmes les plus fréquents du capteur de pédalage ?

Les dysfonctionnements du capteur de pédalage se manifestent par plusieurs symptômes caractéristiques qui perturbent votre expérience de conduite.

Le capteur ne détecte plus le pédalage

Vous actionnez les pédales mais le moteur reste muet, aucune assistance ne se déclenche malgré vos efforts. Ce problème survient principalement lorsque la distance entre le capteur et les aimants dépasse les 5 mm recommandés par les constructeurs. Des saletés incrustées entre la rondelle magnétique et la cellule de reconnaissance bloquent également la détection du mouvement.

L’oxydation des connecteurs due à l’humidité interrompt la transmission du signal électrique vers le contrôleur. Un choc lors d’un transport ou d’une chute désaligne le capteur qui ne se trouve plus face aux aimants durant la rotation. Vous devez dans ce cas inspecter visuellement l’alignement et mesurer précisément l’écartement avec une jauge.

L’assistance démarre brutalement ou par à-coups

Le moteur s’active de façon saccadée avec des accélérations brusques qui déstabilisent votre trajectoire et réduisent votre confort. Cette irrégularité provient d’un capteur partiellement encrassé qui détecte les aimants de manière intermittente. Les faux contacts dans le câblage génèrent des signaux erratiques qui perturbent la régulation de l’assistance.

Un aimant fissuré ou partiellement décollé du disque envoie une information incohérente au système. Le contrôleur mal calibré interprète incorrectement les impulsions du capteur et déclenche l’assistance de façon désordonnée. Ces à-coups usent prématurément la transmission et augmentent la consommation de batterie de 15 à 25% selon les mesures des constructeurs.​

L’assistance se coupe pendant le trajet

Votre vélo fonctionne normalement puis l’assistance disparaît subitement sans raison apparente, vous laissant pédaler sur un cycle lourd de 20 à 30 kg. Les connexions desserrées au niveau des prises créent des interruptions intermittentes du signal. Un câble pincé dans le cadre ou endommagé par frottement coupe sporadiquement le circuit électrique.

La batterie fournit une tension instable en fin de décharge, ce qui perturbe le fonctionnement du capteur. Le moteur en surchauffe active une sécurité qui désactive temporairement l’assistance. Vous devez vérifier méthodiquement chaque connexion et tester la continuité électrique avec un multimètre pour localiser la défaillance.

Le capteur reste bloqué en position activée

L’assistance continue de fonctionner même lorsque vous arrêtez de pédaler, créant une situation dangereuse notamment aux feux rouges ou dans les descentes. Un aimant coincé exactement face au capteur maintient le signal actif en permanence. Des résidus collants ou de la graisse figent le disque magnétique dans une position fixe.

Le capteur électronique défectueux envoie un signal continu indépendamment de la rotation réelle du pédalier. Cette panne nécessite une intervention immédiate car elle compromet gravement votre sécurité et celle des autres usagers. Tournez manuellement le pédalier pour dégager l’aimant ou débranchez temporairement le capteur en attendant la réparation.

Code erreur affiché sur l’écran du vélo

Votre console affiche des messages comme E014, E050, W013 ou E01050 qui indiquent une anomalie au niveau des capteurs. Le code E014 ou E050 signale un problème de signal de vitesse lié au capteur de rotation. L’erreur W013 chez Shimano indique que l’initialisation du capteur de couple n’est pas terminée. Le code E01050 révèle un capteur du variateur rencontrant un dysfonctionnement.

Ces messages diagnostiques facilitent l’identification rapide de la panne mais nécessitent parfois un outil de diagnostic constructeur pour réinitialiser le système. Consultez le manuel de votre VAE pour décrypter les codes spécifiques à votre marque (Bosch, Shimano, Yamaha, Giant, Brose).

Bruit ou vibration anormale au niveau du pédalier

Vous entendez des claquements, grincements ou ressentez des vibrations inhabituelles lors du pédalage qui trahissent un problème mécanique. Le capteur mal fixé bouge dans son logement et heurte les aimants à chaque rotation. Les vis de fixation desserrées par les vibrations créent un jeu qui amplifie les bruits. Le disque magnétique voilé frotte contre le capteur et génère des résistances parasites.

L’usure des roulements du pédalier transmet des vibrations qui perturbent la précision de détection. Ces symptômes sonores alertent sur une dégradation progressive qu’il faut traiter rapidement avant une panne complète.

L’assistance ne se désactive pas à l’arrêt du pédalage

Le moteur continue de pousser quelques secondes après que vous ayez cessé de pédaler, ce qui complique les manœuvres lentes ou les arrêts précis. Ce retard à la coupure résulte d’un capteur dont les réglages logiciels sont inadaptés à votre style de conduite. La console mal paramétrée maintient l’assistance avec un délai de désactivation trop long.

Le capteur encrassé réagit lentement et détecte tardivement l’arrêt de la rotation. Les aimants trop faibles n’envoient pas un signal suffisamment franc pour déclencher la coupure instantanée. Vous devez accéder aux paramètres avancés de votre console pour ajuster le temps de réponse du système d’assistance.

Comment diagnostiquer un problème de capteur de pédalage ?

Le diagnostic méthodique d’un capteur de pédalage défaillant passe par plusieurs étapes de vérification que vous pouvez réaliser vous-même.

Commencez par une inspection visuelle minutieuse du capteur fixé sur le cadre près du pédalier et du disque magnétique monté sur l’axe de pédalier. Vérifiez que le capteur reste fermement vissé sans jeu mécanique qui trahirait un desserrage. Examinez la propreté de la zone située entre le capteur et les aimants : la moindre salissure bloque la détection. Mesurez la distance qui sépare le capteur des aimants avec une jauge d’épaisseur ou une cale : elle doit se situer entre 1 et 5 mm selon les modèles, idéalement autour de 2-3 mm. Contrôlez l’alignement en faisant tourner lentement le pédalier à la main : les aimants doivent défiler exactement face au capteur sans frottement.

Poursuivez avec le test des connexions électriques qui représentent 40% des pannes de capteur selon les statistiques des réparateurs. Suivez le câble depuis le capteur jusqu’au contrôleur en recherchant les zones pincées, coupées ou frottées contre le cadre. Déconnectez et reconnectez chaque prise en vérifiant l’absence d’oxydation sur les broches métalliques. Utilisez un multimètre réglé sur la fonction continuité pour tester l’intégrité du câblage : la résistance doit rester constante lorsque vous bougez le câble. Nettoyez les connecteurs oxydés avec une brosse douce et du contact cleaner, puis appliquez une micro-goutte de graisse diélectrique pour protéger contre l’humidité future.

Exploitez le menu de diagnostic intégré à votre console pour accéder aux données en temps réel du capteur. Activez le mode maintenance en appuyant simultanément sur plusieurs boutons selon la procédure de votre marque (consultez le manuel utilisateur). Observez si le signal du capteur s’affiche correctement lorsque vous tournez le pédalier à la main. Comparez les valeurs affichées avec celles indiquées dans la documentation technique : une dérive de plus de 20% indique un capteur défaillant. Réalisez un test de roulage en surveillant la réactivité de l’assistance sur différents niveaux de puissance. Notez précisément les conditions de déclenchement des anomalies (démarrage, montée, vitesse élevée) pour affiner votre diagnostic.

Terminez par un nettoyage préventif complet même si aucun défaut n’apparaît visuellement. Utilisez un chiffon doux légèrement humidifié pour éliminer la poussière et la boue séchée sur le capteur et le disque magnétique. Évitez absolument les jets haute pression qui infiltrent l’eau dans les composants électroniques. Passez délicatement une brosse souple dans les interstices pour déloger les particules incrustées. Séchez soigneusement avec un chiffon sec avant de remettre le vélo en service. Cette opération mensuelle prévient 80% des pannes liées à l’encrassement selon les retours d’expérience des ateliers spécialisés.

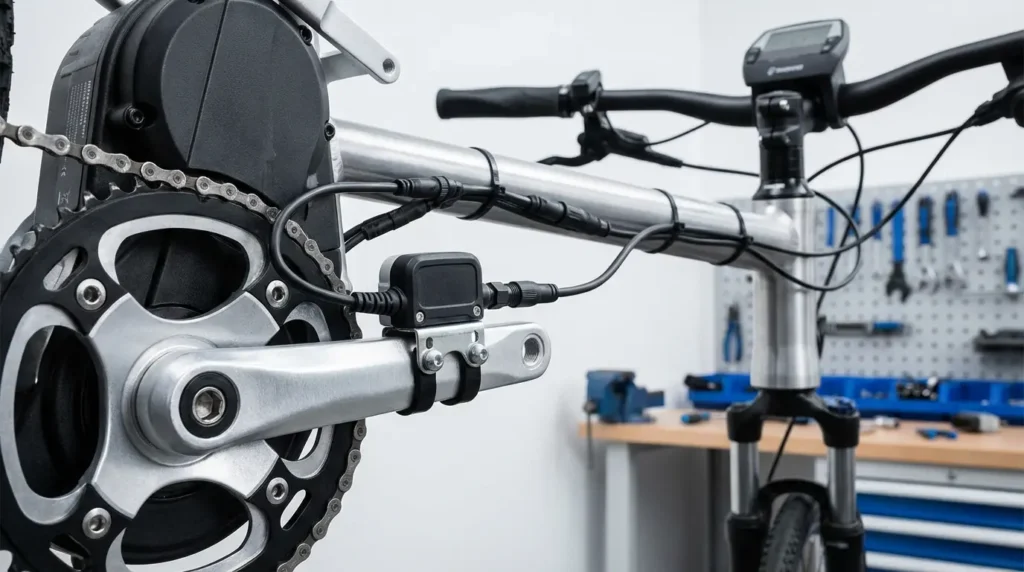

Comment réparer ou remplacer un capteur de pédalage défectueux ?

La réparation d’un capteur de pédalage varie selon la gravité du problème et vos compétences mécaniques.

Les réparations simples se réalisent avec des outils basiques et ne nécessitent aucune compétence électronique particulière. Réajustez la distance capteur-aimants en desserrant les vis de fixation puis en repositionnant le capteur à 2-3 mm précis avant de resserrer fermement. Nettoyez l’espace entre le capteur et le disque avec un chiffon microfibre pour éliminer toute trace de saleté. Resserrez les vis de fixation du capteur et du disque magnétique avec une clé Allen aux couples recommandés par le constructeur (généralement 4 à 6 Nm). Séchez les connecteurs humides avec une bombe d’air comprimé puis appliquez une goutte de graisse diélectrique sur les broches. Réinitialisez le système électrique en éteignant complètement le vélo pendant 2 minutes puis en le rallumant.

Le remplacement complet du capteur intervient lorsque le composant électronique est définitivement endommagé par l’humidité, un choc ou l’usure. Achetez la pièce de rechange exactement compatible avec votre moteur (Bosch, Shimano, Brose, Yamaha) : comptez entre 20 et 60€ selon les marques. Débranchez la batterie avant toute intervention pour éviter les courts-circuits accidentels. Photographiez le positionnement du capteur avant démontage pour faciliter le remontage. Dévissez l’ancien capteur, déconnectez le câble puis installez le nouveau en respectant scrupuleusement la distance de 2-3 mm avec les aimants. La main-d’œuvre facturée par un professionnel varie entre 15 et 35€ pour cette opération qui prend 20 à 30 minutes.

Faites appel à un réparateur professionnel dans plusieurs situations qui dépassent le cadre du dépannage amateur. Les pannes complexes impliquant le contrôleur ou le câblage interne du cadre nécessitent des outils de diagnostic constructeur. Les vélos encore sous garantie constructeur doivent impérativement transiter par un atelier agréé pour conserver la couverture. Les interventions sur les moteurs pédalier Bosch, Shimano ou Brose demandent des procédures spécifiques et des clés propriétaires. Le coût d’un diagnostic complet en atelier se situe entre 35 et 60€. Privilégiez un réparateur certifié par la marque de votre vélo qui dispose des pièces d’origine et des mises à jour logicielles.

Effectuez une réinitialisation électronique après chaque intervention mécanique sur le capteur pour recalibrer le système. Accédez au menu caché de votre console en maintenant plusieurs boutons enfoncés simultanément durant 5 secondes. Sélectionnez l’option « Reset capteur » ou « Calibration PAS » selon votre marque. Suivez la procédure guidée qui vous demande de faire tourner le pédalier lentement pendant 10 tours complets. Vérifiez que tous les paramètres d’assistance (niveaux 1 à 5, vitesse maximale, puissance moteur) correspondent à vos réglages habituels. Testez le vélo sur 2-3 km en variant les sollicitations pour valider le bon fonctionnement du capteur réparé ou remplacé.

Lisez aussi :

Coupure moteur vélo électrique : comment diagnostiquer la panne ?

Comment choisir un vélo électrique pour une femme ?

Comment prévenir les problèmes de capteur de pédalage ?

L’adoption de gestes d’entretien réguliers prolonge considérablement la durée de vie de votre capteur de pédalage et évite les pannes inopinées :

• Nettoyez le capteur et le disque magnétique tous les mois avec un chiffon doux légèrement humide, en insistant sur l’espace entre les deux composants
• Protégez votre vélo des intempéries en le rangeant dans un local sec, à l’abri de la pluie et de l’humidité qui oxydent les connecteurs électriques
• Vérifiez le serrage des fixations tous les 500 km ou après chaque transport du vélo sur un porte-vélo, car les vibrations desserrent progressivement les vis
• Évitez les jets haute pression directs sur le pédalier qui infiltrent l’eau dans les composants électroniques sensibles
• Contrôlez l’écartement capteur-aimants mensuellement avec une cale d’épaisseur pour maintenir la distance optimale de 2-3 mm
• Stockez le vélo dans un endroit sec avec un taux d’hygrométrie inférieur à 70% pour limiter la corrosion des parties métalliques
• Appliquez de la graisse diélectrique sur les connecteurs lors de chaque nettoyage complet pour créer une barrière protectrice contre l’humidité
• Inspectez visuellement le câblage avant chaque sortie longue pour repérer les frottements ou pincements qui fragilisent les fils
• Réalisez une révision annuelle en atelier spécialisé qui inclut le contrôle approfondi de tous les capteurs et connecteurs électriques

Capteur de pédalage VAE : quels problèmes et comment les réparer ?

Le capteur de pédalage d’un vélo électrique rencontre principalement sept problèmes : absence de détection du pédalage par désalignement ou encrassement, démarrage brutal par faux contacts, coupures aléatoires dues aux câbles endommagés, blocage en position activée, codes erreur E014/W013/E01050, bruits anormaux par fixations desserrées et retard à la désactivation.

Le diagnostic passe par l’inspection visuelle de l’alignement à 2-3 mm, le test des connexions avec un multimètre, l’accès au menu de diagnostic de la console et un nettoyage minutieux avec chiffon doux. Les réparations simples (réajustement, nettoyage, resserrage) se font soi-même en 15 minutes, tandis que le remplacement complet coûte 20-60€ la pièce plus 15-35€ de main-d’œuvre et nécessite une réinitialisation électronique. La prévention repose sur un nettoyage mensuel du capteur, la protection contre l’humidité, le contrôle du serrage tous les 500 km, l’interdiction des jets haute pression et l’application de graisse diélectrique sur les connecteurs lors des entretiens.
